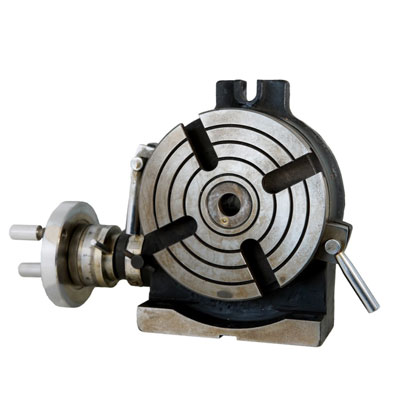

PLATO DIVISOR PLANO
(*)Las fotos son ilustrativas y las características técnicas pueden variar según el modelo
DESCRIPCIÓN
Tipo combinado, plano y vertical.
Sin contra punta.
Apto para fresadora, torno, rectificadora y mortajadora.
Muy precisa.
Apto para copiado o creador de engranajes.
Admite montaje de plato de 3 o 4 mordazas .
Permite fijación plana o vertical en la mesa de la maquina.
ACCESORIOS ESTÁNDAR
Volante divisor.
Manijas de bloqueo.
Llaves de servicio.
ACCESORIOS OPCIONALES
Contrapunta.
Plato de 3 o 4 mordazas.
Plato magnético.
Morza.
| CARACTERÍSTICAS | D200 | D250 | D300 |
|---|---|---|---|
| Diámetro de plato | 200mm | 250mm | 300mm |
| Cono de centro | MT3 | MT3 | MT4 |
| Altura de centro | 135mm | 165mm | 195mm |
| Profundidad de estrías | 12mm | 12mm | 14mm |
| Angulo de ranura | 90° | 60° | 60° |
| Modulo de engranaje | 1.5mm | 2mm | 2.5mm |
| Radio | 1:90 | 1:90 | 1:90 |
| Peso máximo horizontal | 150kg | 200kg | 250kg |
| Peso máximo vertical 100kg 125kg | 75kg | 100kg | 125kg |
